POWER BOX von BOYER BRANSDEN
Anwendbar für Alternatoren mit Permanent-Magnetrotoren oder Aussenläufer (Pollrad).
Diese werden auch als Wechselstrom- oder AC-Generatoren bezeichnet, hingegen sind die Bezeichnungen Lichtmaschine oder Lima grundfalsch.
Ausgenommen sind Alternatoren mit Fremd-Erregung, d. h. mit Erreger-Spulen,
die wiederum von Reglern angesteuert werden – grösstenteils erkennbar an
vorhandenen Kohlenbürsten.
(z. B. Honda CB 500 / 750 Four, Kawasaki Z 650 B, etc.)
Die POWER BOX umfasst Gleichrichtung und Regelung – anstelle des alten
(Brücken-) Gleichrichters und der Zener-Diode zur Spannungs-Regelung,
allerdings mit neuster Back-to-back und SCR-Technologie:
dabei wird nur soviel Leistung zur Verfügung gestellt, wie von den eingeschalteten Verbrauchern «gezogen» wird. Es erfolgt kein «Verheizen» der Überspannung,
resp. Ueber-Leistung bei herkömmlichen Gleichrichtern mit separaten Zener-Dioden.
Das ganze System ist ein «Pull-System» und kein «Push-System» mehr, mit dem
guten Effekt, dass die bestehende Elektrik gleichmässiger und weniger belastet wird.
Lieferbare POWER BOXEN (Gleichrichter-Regler)

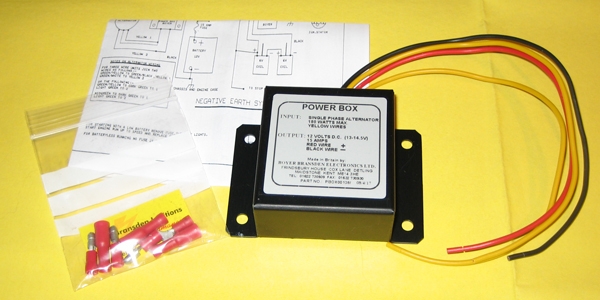

- PBOX 00108: Alternator Gleichrichter/Regler, 12 Volt, 1-Phase
- PBOX 00166: Alternator Gleichrichter/Regler, 12 Volt, 1-Phase, Anschlussmöglichkeit von Ladekontrolllampe, (Norton Commando)
- PBOX 00107: Alternator Gleichrichter/Regler, 12 Volt, 1-Phase, mit eigenem Licht-Ausgang, (einschalt-verzögert)
- PBOX 00109: Alternator Gleichrichter/Regler, 12 Volt, Bi-Phase, 3 Kabel / 2 «verschobene» Phasen (bitte anfragen !)

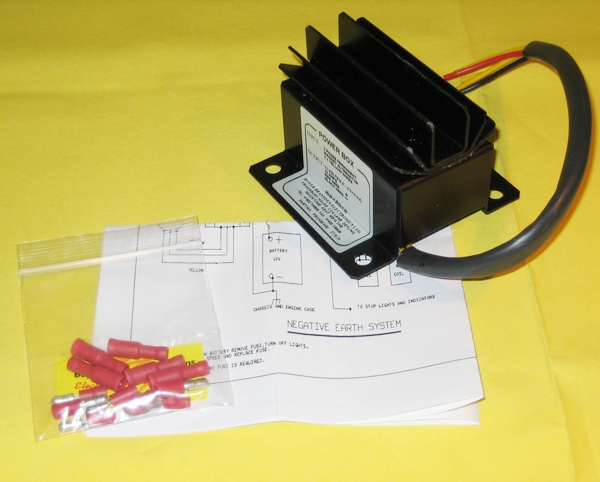

- PBOX 00105: Alternator Gleichrichter/Regler, 12 Volt, 3-Phasen / 3 Kabel
- PBOX 00105/1: (PBOX 00105 mod.) wie PBOX 00105, jedoch für 3-Phasen-Alternatoren mit moderater Leistung wie HITACHI.
Ausführung ohne Wärme-Ableitbleche.
Siehe auch KAWASAKI A 1 / A 7, 250 / 350, 2-Zyl. Drehschieber, BRIDGESTONE 2-Zylinder / 2-Takt Modelle mit Drehschieber.
Ebenso anwendbar für TRIUMPH T 140, Modelle mit LUCAS RM 24 Alternator, 3-Phasen, bei Verwendung einer MF-Batterie mit kleinerer Kapazität. Bitte anfragen!
Bei allen POWER BOX Gleichrichter/Reglern ist ein Anschliessen von «negativ an Masse» – sowie auch von «positiv an Masse» möglich.
- Typ 053 00C: Gleichrichter-Regler (Einheit), speziell zu (– RD/1/S) KAWASAKI Z 650 B, ab 1977 Modelle mit 3-Phasen Alternator, induktive Spulen-E., (ohne Kohlebürsten)
- Typ 093 00W: Moto Morini 125 H / 250 H, 6 Volt (- MM 2/6)
ACHTUNG
Gewisse 1-Phasen-Alternatoren von LUCAS weisen 3 Kabel auf,
ebenso hat LUCAS 3-Phasen-Alternatoren im Programm, die auch einen 3-fachen Kabelausgang haben.
Lassen Sie sich nicht verwirren.
Die entsprechenden Alternator-Statoren könnten auch nach- träglich von irgend jemanden gewechselt worden sein.
Im Zweifelfall fragen Sie bitte bei uns nach.
